單繩纏繞式提升機鋼絲繩與天輪偏角調整方法研究（2）(圖文)
時間：2024-07-10 07:53:56 點擊數：
1 調整前鋼絲繩和天輪內外偏角的測量
1.1 天輪內外偏角測定方案
天輪內外偏角示意如圖 1 所示，為了確定是否因鋼絲繩內外偏角偏大導致的鋼絲繩異常磨損，需要對提升機的內外偏角進行測量。由圖 1 可知，α1 為天輪鋼絲繩內偏角，α2 為天輪鋼絲繩外偏角，當鋼絲繩處于左右擋繩板附近時，鋼絲繩與天輪的偏角達到zui大。
圖1 鋼絲繩與天輪輪緣偏角示意
由于該提升機卷筒中 心線、軸線已被破壞，天輪軸線無法直接測定，只能采取間接方法測定卷筒中 心線、軸線及天輪中 心線和軸線。
在機房?jī)?nèi)選擇通視條件良好的位置架設全站儀，建立假定坐標系，取測站坐標 O(1000，1000，1000)，在每個天輪繩槽中間測定 1 組數據 (每組 3 點)，共測定 2 組；在卷筒擋繩板兩側內壁各測定 1 組數據 (每組 3 點)，共 4 組。測量的數據如表 1 所列。表中，測點 1～ 3 為 1 號天輪實測坐標，4～ 9 為 1 號天輪對應坐標，10～ 12 為 2 號天輪實測坐標，13～ 18 為 2 號天輪對應坐標。

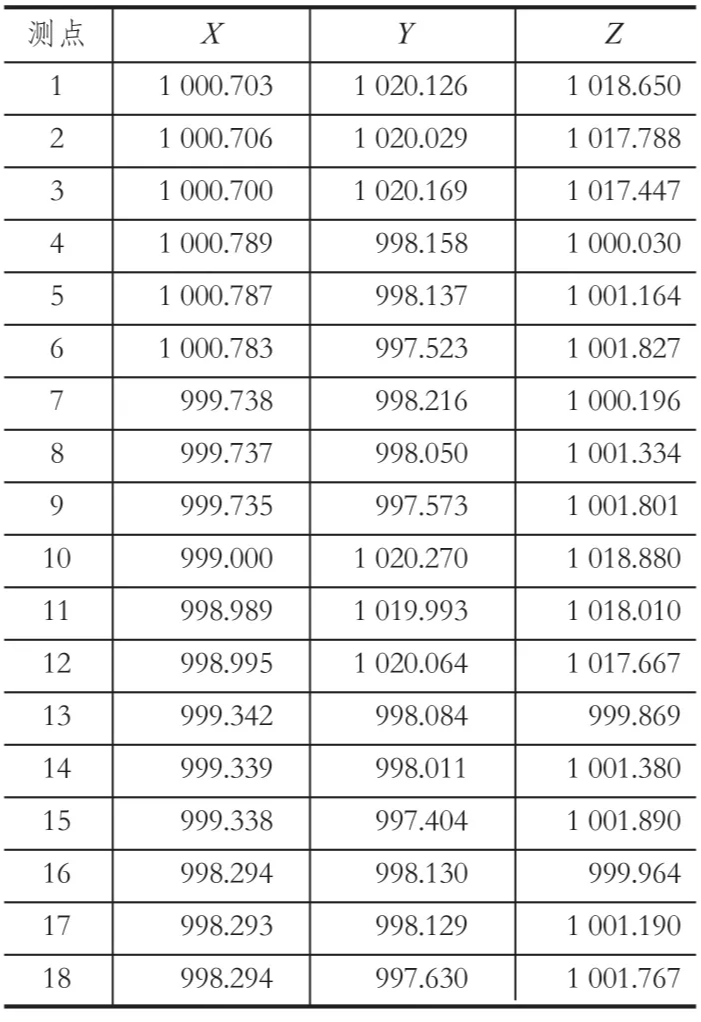

表1 測量數據匯總
1.2 計算鋼絲繩內外偏角值第 一步，將實測數據在 CAD 中進行三維建模處理，通過擬合成圓形并確定圓心的辦法來求取卷筒中軸線和天輪中 心線及軸線。
第 二步，在 CAD 軟件中經過計算，測得天輪的內外偏角結果如下：
1 號天輪的內偏角為 0°47′53″；1 號天輪的外偏角為 1°39′24″；2 號天輪的內偏角為 0°12′40″；2號天輪的外偏角為 2°15′08″。
根據《金屬非金屬礦山安全規程》第 6.4.4.12 條規定，1 號天輪外偏角和 2 號天輪外偏角都超過了規定的 1°30′，均需要進行調整。
